Механизмы исполнительные электрические однооборотные постоянной скорости МЭО и МЭОФ
Механизмы исполнительные электрические однооборотные постоянной скорости МЭО и МЭОФ предназначены для перемещения регулирующих органов в системах автоматического регулирования технологических процессов в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.
Принцип работы механизмов заключается в преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства, во вращательное перемещение выходного вала.
Механизмы МЭО разделяют по основному признаку — крутящий момент (так, например исполнительный механизм МЭО-100 имеет крутящий момент на валу равный 100Нм, механизм МЭО-250 соответственно 250Нм, и т. д.).
Механизмы исполнительные МЭО управляются пускателями магнитными ПМЕ (контактный способ) или пускателями безконтактными ПБР-2М, ПБР-3А, усилителями ФЦ-0610, ФЦ-0620 (безконтактный способ).
Обратная связь с механизмом МЭО организована с помощью блока сигнализации положения, который сигнализирует положение выходного органа и состоит из блока концевых выключателей БКВ и датчика сигнализации положения выходного вала. Блок БКВ идет в базовой комплектации с механизмом исполнительным, а датчик положения идет как опция, и может быть выбран из датчиков: БСПТ — токовый датчик, БСПИ — индуктивный, БСПР — реостатный. Датчик положения предназначен для преобразования положения выходного вала механизма МЭО в пропорциональный электрический сигнал, либо изменения активного или реактивного сопротивления, а также для сигнализации или блокирования в крайних или промежуточных положениях штока выходного вала. Если обратная связь с исполнительным механизмом не требуется МЭО комплектуется только блоком БКВ.
Электрическое питание исполнительных механизмов в зависимости от типа и мощности двигателя может быть однофазным, напряжением 220В, чатота 50Гц, либо трехфазным 220/380В, частота 50Гц.

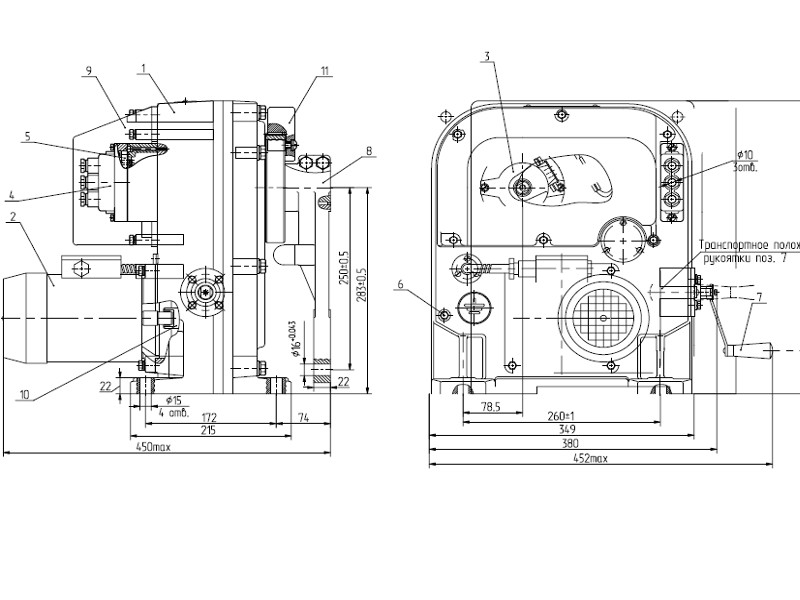

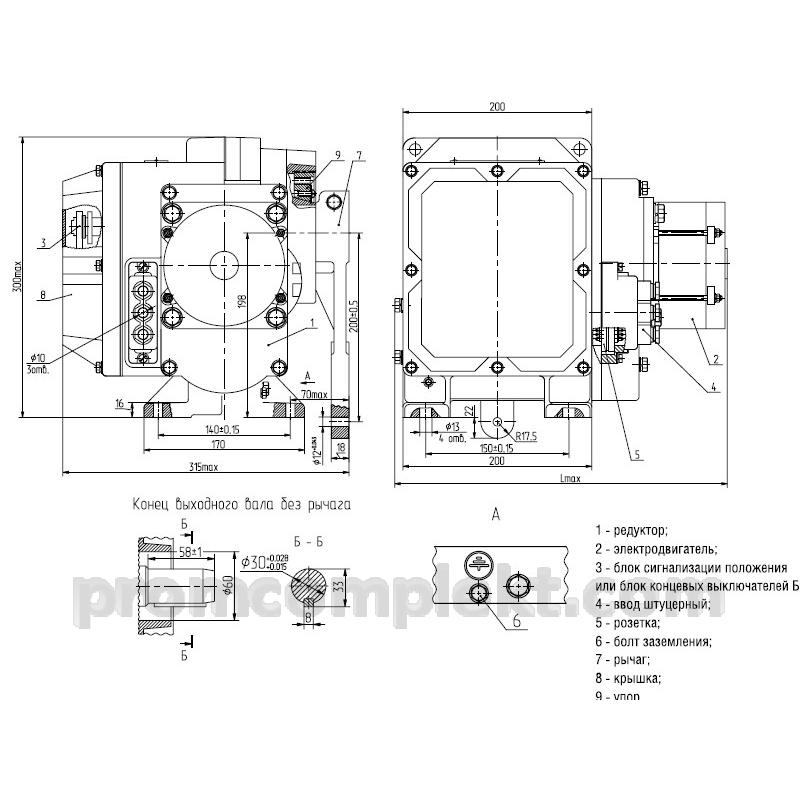

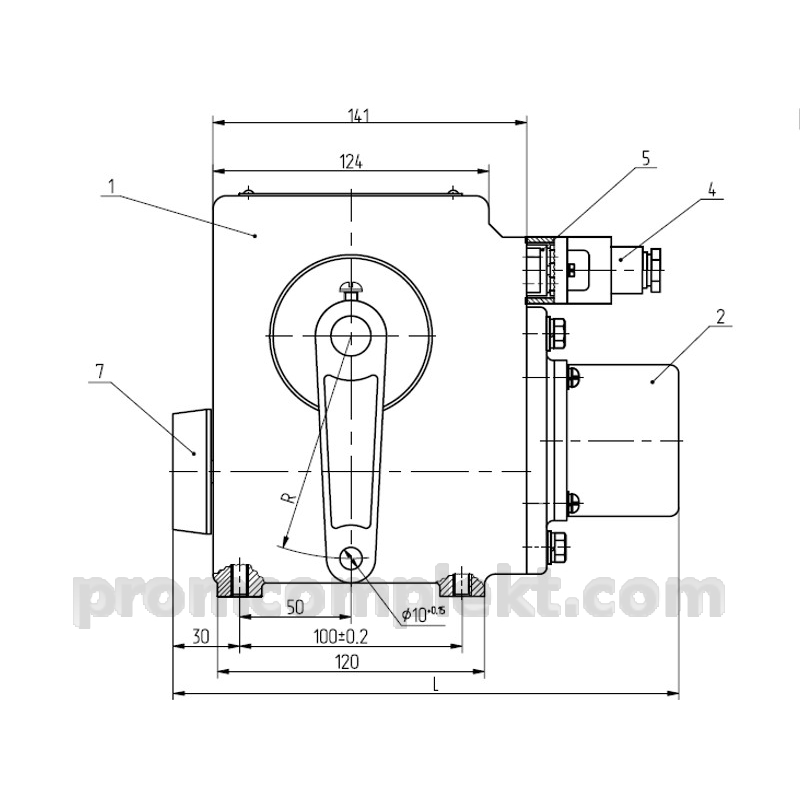

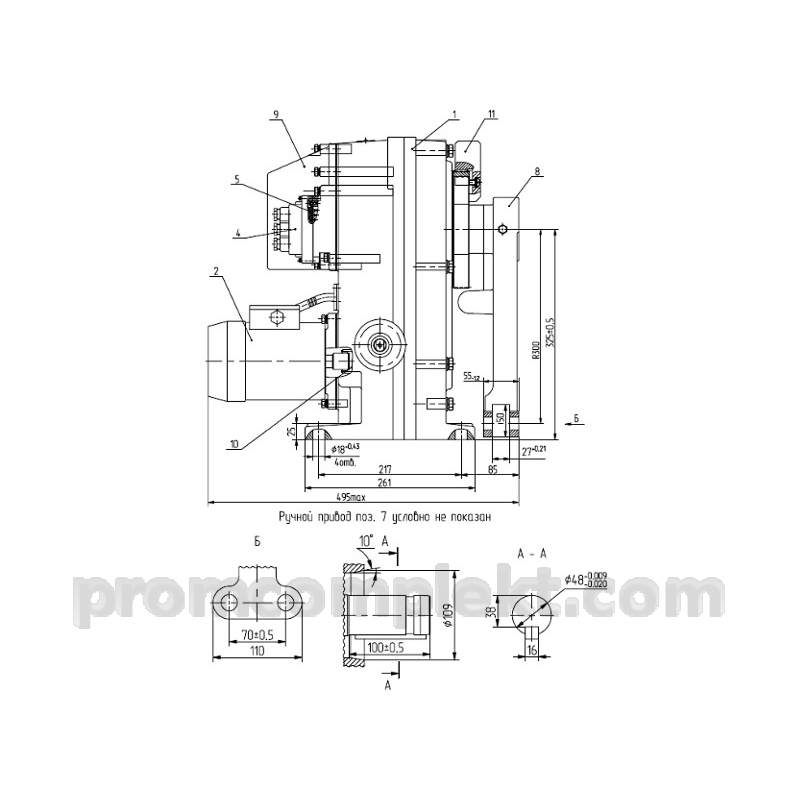

Механизмы исполнительные электрические однооборотные постоянной скорости МЭО и МЭОФ
Основные функции
- автоматическое или дистанционное перемещение рабочего органа;
- автоматический и дистанционный останов рабочего органа арматуры в любом промежуточном положении;
- позиционирование рабочего органа трубопроводной арматуры в любом промежуточном положении;
- ручное перемещение рабочего органа арматуры;
- формирование информационного сигнала о конечных и промежуточных положениях рабочего органа арматуры и динамике его перемещения.
Отличительные особенности механизмов МЭО / МЭОФ
1. Высокие динамические характеристики.
2. Малый выбег выходного вала.
3. Малый люфт выходного вала.
4. Возможность установки различных блоков сигнализации положения выходного вала (токовый, индуктивный или реостатный), которые позволяют формировать дискретную информацию о крайних и промежуточных положениях рабочего органа арматуры и аналоговую (цифровую) информацию о динамике его перемещения.
5. Наличие механических ограничителей полного хода выходного органа позволяет предохранить арматуру от механического повреждения при отказе концевых микропереключателей.
6. Синхронные двигатели малой мощности обеспечивают работу механизмов при температуре минус 40 ºС без подогрева механизмов.
7. Малые пусковые токи синхронных двигателей обеспечивают работу механизмов с большой частотой включений в час и допускают работу механизмов на жесткий упор при продолжительности включений до 25% (например, при отказе концевого выключателя).
8. Местный указатель положения регулирующего органа арматуры позволяет оператору определить положение рабочего органа арматуры непосредственно на месте ее установки.
9. Рабочее положение механизмов в пространстве - любое.
10. Степень защиты оболочки механизмов не ниже IP54 по ГОСТ 14254.
11. Механизмы соответствуют требованиям ГОСТ 7192-89 «Механизмы исполнительные электрические постоянной скорости ГСП».
12. Возможность изготовления механизмов МЭО, МЭОФ со встроенным позиционером, осуществляющим бесконтактное управление с позиционированием и термозащитой электрического двигателя механизма.
ОБРАЗЕЦ ЗАПИСИ ПРИ ЗАКАЗЕ:
| МЭО | 630/ | 25 | 0,25 | У | - | 92 | К | У2 |
|
Тип механизма |
Номинальный крутящий момент на выходном валу, N.m |
Номи- нальное время полного хода, s |
Полный ход выходного вала (обороты) |
Обозначение блока сигнализа- ции положения выходного вала (датчика) |
Взрывозащ. исполнение (при необходи- мости) |
Год разра- ботки (при необходи- мости) |
Дополнительная информация |
Клима- тическое исполнение и категория размещения по ГОСТ 15150 |
|
МЭО — рычажный, МЭОФ — фланцевый |
6,3; 10; 12,5; 16; 25; 32; 40; 100; 250; 320; 630; 1000; 1600; 2500; 4000; 10000 |
10; 12,5; 15; 25; 30; 37; 63; 160 |
0,25; 0,63 |
И — индуктивный (БСПИ), Р — реостатный (БСПР), У — токовый (БСПТ), М — блок концевых выключателей (БКВ) |
– (общепром. исполнение) либо IIBT4 (взрывозащищ. исполнение) |
две последн. цифры, напр. 92 |
Без обозначения — однофазное напряжение питания К — трехфазное напряжение питания Б — исполнение с токовым датчиком и встроенным блоком питания |
2, У3, УХЛ2, Т2, Т3 |

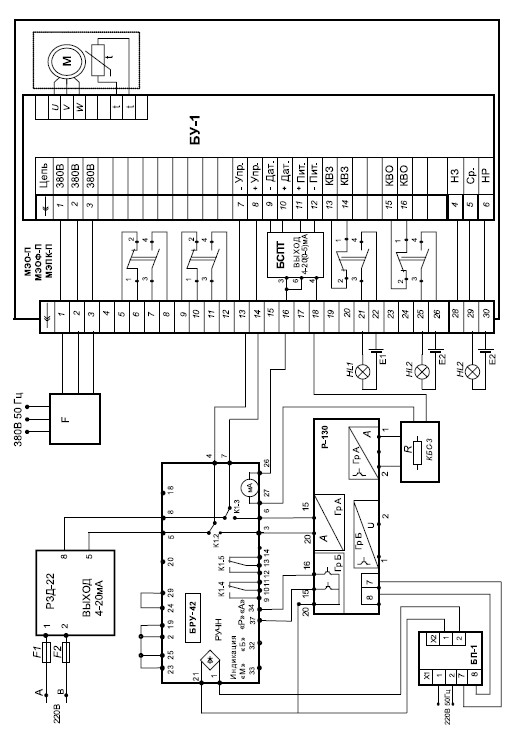

Рекомендуемая принципиальная электрическая схема цифрового управления механизмами МЭО и МЭОФ со встроенным пускателем и позиционированием.
