КЭ Контрольный электрод
Предназначен для работы в качестве чувствительного элемента в схеме защиты и сигнализации комплектов автоматики при погасании газового факела. Находит широкое применение в системах автоматизации котельных. Принцип действия основан на детектирующих свойствах пламени. Если пламя отсутствует, промежуток между контактной клеммой электрода и его корпусом разомкнут. При появлении пламени, омывающего электрод, промежуток оказывается замкнутым через диод.

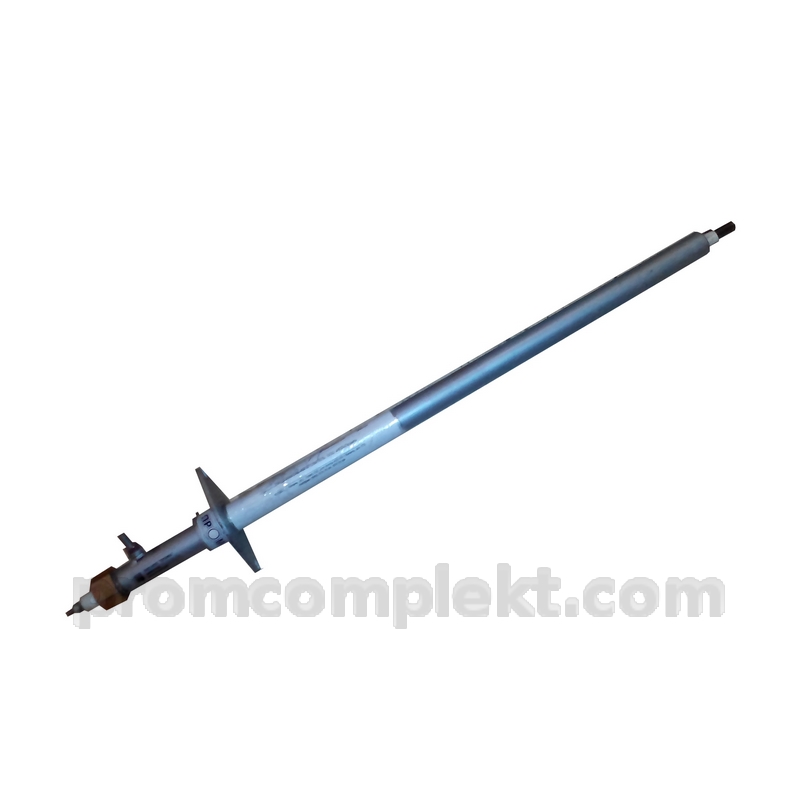

Контрольный электрод КЭ состоит из трубы, внутри которой расположен держатель, изолированный от корпуса с помощью керамической втулки.
Пульсация электропроводимости или эффект детектирования переменного тока между электродом, введенного в зону ионизации факела и заземленным корпусом горелки регистрируется с помощью сигнализаторов горения типа: ЛУЧ-1АМ, ЛУЧ-КЭ, Ф34.2, Ф34.3, БРЗ-04-М1-2К и т.п.
Технические характеристики контрольного электрода КЭ
Длина погружной части ( L ), мм — 500, 700, 1000, 1200
Длина жаропрочного электрода, мм — 300
Диаметр ствола, мм — 22
Диапазон частот пульсации электропроводимости, Гц — 1-15
Сопротивление изоляции, МОм, не менее — 100
Контрольное напряжение, В — 100
Габаритные размеры:
длина — 890, 1090, 1390, 1590
ширина х высота, мм — 60 х 94
